English美观承重TLX型拖链
关键词：
产品分类:
产品详细
产品介绍

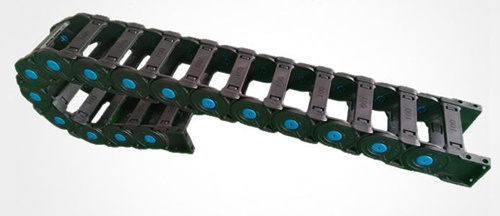

承重拖链选用玻璃纤维增强尼龙为原材料注塑而成，具有承重、耐磨、超长使用等特点。外形似坦克链，由众多单元链节组成，链节之间转动自如。相同系列的塑料拖链内高、外高、节距相同，内高、弯曲半径R可有不同的选择。单元链节由左右链板和上下盖板组成，电缆拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。另可提供分隔片，将链内空间按需要分隔开。
产品特点
01
横杆在内外侧都能打开
02
配有双侧梳妆片或铁连接器
03
耐摩擦、耐腐蚀，滑行应用、可超长使用
04
用于高速或高加速环境下
05
外观美观、大气
产品优势
● 承重型塑料拖链比普通塑料拖链材质要好，厚度要大。适用于机床机械线缆较多或者要在拖链上有重物压制的地方。使用寿命强。
● 中间蓝轴的精美设计使得电缆拖链本身更美观大方。在给机床提供使用价值的同时也增加了机床的整体美观度。
适用场合
长距离
速度或加速较高
要求震动较小，磨损小
推力及抗张能力较大
产品参数
| 型号 | 内高(mm) | 可选内宽（mm) | 可选弯曲半径 | 节距 | 型式 |
| TLX35K系列 | 35 | 50.60.75.100.125.150.175.200.250.300 | 75.100.125.150.175.200.250 | 62 | 桥式 |
| TLX35F系列 | 35 | 50.60.75.100.125.150.175.200 | 150.175.200.250 | 62 | 封闭 |
| TLX45K系列 | 45 | 50.60.75.100.125.150.175.200.250.300 | 75.100.125.150.175.200.250 | 74 | 桥式 |
| TLX45F系列 | 45 | 50.60.75.100.125.150.175.200 | 150.175.200.250 | 74 | 封闭 |
| TLX56K系列 | 56 | 100.125.150.175.200.250.300 | 150.175.200.250.300.350.400.500 | 90 | 桥式 |
| TLX56F系列 | 56 | 100.125.150.175.200.250.300 | 175.200.250.300.350.400.500 | 90 | 封闭 |
最小35×50，最大56×300，以此类推。
此款拖链可以拼接使用，可无限增宽。
选型订购示例
| 型号 | 内径（高×宽） （mm） |
外径（高×宽） （mm） |
弯曲半径（mm） | 节距（mm） | |
| 单联 | 并联 | ||||
| TLX35K.50 | 35×51 | 60×79 | 60×94+··· |
75、100、125、150、175、200、250 |
62 |
| TLX35K.60 | 35×61 | 60×89 | 60×104+··· | 62 | |
| TLX35K.75 | 35×76 | 60×104 | 60×119+··· | 62 | |
如何识别塑料拖链的优劣
|
|
好的拖链 |
差的拖链 |
|
|
|
|
|
一看 |
看拖链的整体效果 |
看拖链的整体效果 |
|
二摸 |
用手摸拖链的表面，棱角和内壁 |
用手摸拖链的表面，棱角和内壁 |
|
三闻 |
闻气味；听敲打拖链硬度较强的地方的声音 |
闻气味；听敲打拖链硬度较强的地方的声音 |
|
四搓 |
借助外力使劲搓塑料拖链的表面 |
借助外力使劲搓塑料拖链的表面 |
|
五切 |
切开产品查看拖链的横切面 |
切开产品查看拖链的横切面 |
|
六掂量 |
掂量产品的性价比 |
掂量产品的性价比 |
